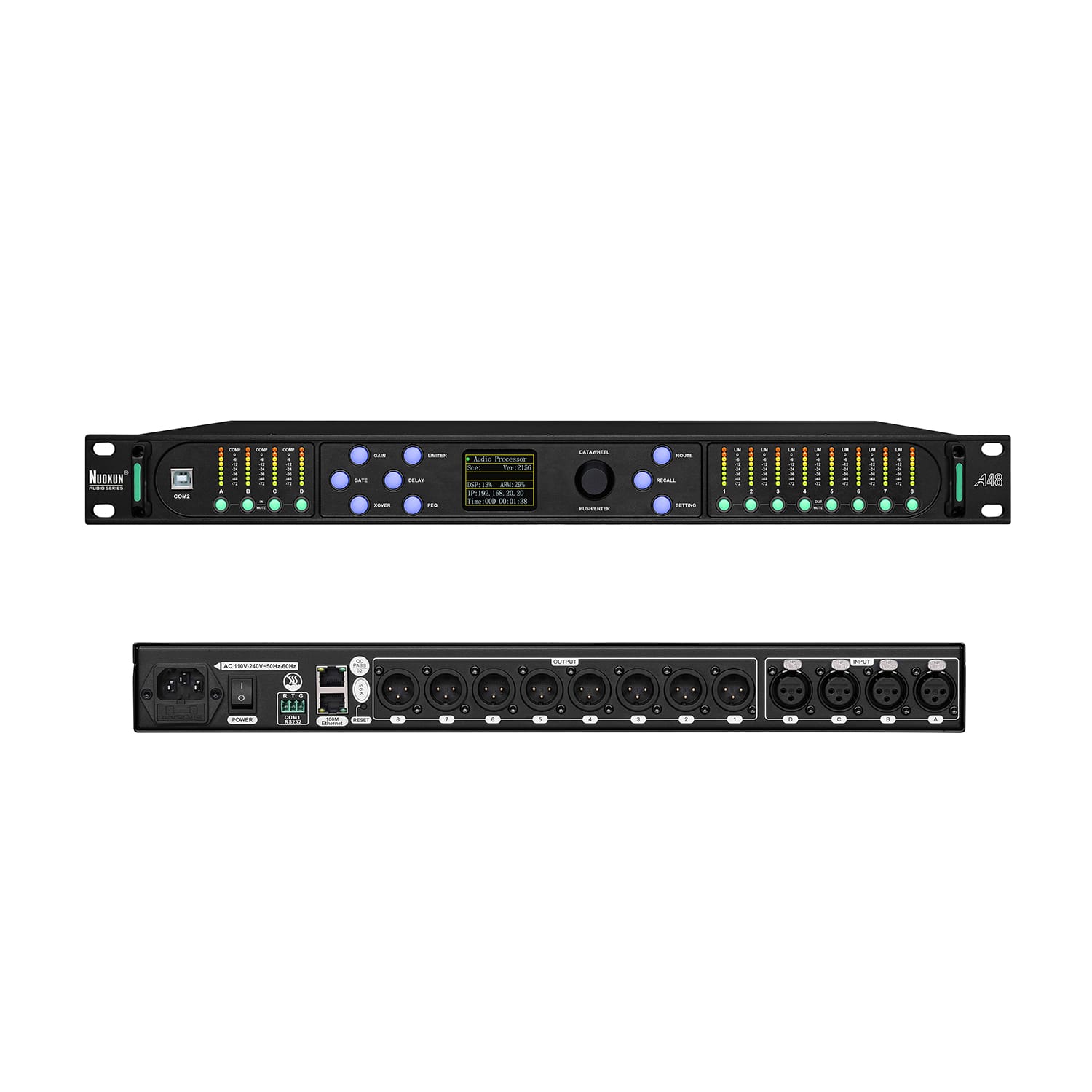

产品介绍：

    本设备是一款96K采样率的高性能数字音频处理器。由32位ADC/24位DAC模数/数模转换芯片及高速处理DSP芯片来进行对音频的采集与处理。

支持4路模拟输入，8路模拟输出。每路输入和输出通道支持13段参数均衡器、配有高低通滤波器、全通滤波器、信号发生器、噪声门、增益控制、

输入压缩、输出限幅、场景预设和每通道长达2000ms的可调延迟等强大功能，配备百兆网口、USB和RS232控制端口，可实现快速配置调试。为

高品质的扩声系统进行一系列的优化与调整。

产品特点：

1.32位DSP芯片处理，采样率96KHz，32bit ADC和24bit DAC；

2.输入处理包含：端口输入、噪声门、增益控制、静音、相位、 13段均衡、分频、输入压缩、2000ms输入延时和联动调节等处理功能；

3.输出处理包含：13段均衡、2000ms输出延时、增益控制、静音、相位、 分频、输出限幅、端口输出和联动调节等处理功能；

4.所有输入和输出之间都可以进行路由分配，且每路输入和输出通道名称可以更改；

5.所有输入和输出通道带独立的相位曲线调整功能；

6.所有输入和输出通道的参数设置均可自由复制；

7.所有输入和输出通道可以通过导入通道参数进行自动EQ；

8.均衡类型包含：峰值、陷波、一阶全通、二阶全通、高架和低架六种类型；

9.所有输入和输出通道都有高低通滤波器，分频器的类型有：巴特沃斯、贝塞尔、林克-瑞利，斜率有：6/12/18/24/30/36/42/48dB/Oct可选；

10.所有输入压缩含：阈值、比率、启动时间、恢复时间和补偿增益可调；

11.所有输出限幅含：阈值、恢复时间可调；砖墙式限幅器，启动时间为0，绝对限幅；

12.所有输入和输出通道的可调延时都有高达2000ms的延时时间；

13.任意通道之间参数设置可以自由复制，以及任意通道可以进行联动调节；

14.可在任意一个输入或输出通道看到当前所有的输入或输出通道的PEQ曲线调整图；

15.内置测试信号发生器，输入方式可选粉红噪声，白噪声，扫频及20Hz-20kHz正弦波可调，信号幅度可调；

16.前面板有USB控制端口用于串口连接，还有输入和输出电平指示灯，功能按键，后面板有RS232控制端口和网口接口用于网线连接，一键式

     联机使得用户的操作更简易、快捷；

17.支持64个场景保存，整个场景算法和每个预设都可以单独存储和调用，还具有权限管理功能，使设备更安全；

18.应用场合：专业演出、会议室、 法庭、礼堂、 多功能厅等多种场景。

★具备音频矩阵处理系统V1.0,原始取得中华人民共和国国家版权局计算机软件著作权登记证书。

★具备中国节能环保产品证书、中国绿色环保产品证书。

★具备ISO9001质量管理体系认证证书、ISO14001环境管理体系认证证书、ISO45001职业健康安全管理体系认证证书。

技术参数：

1.THD+N 失真：≤0.002% @ 4dBu 20Hz-20KHz

2.输入阻抗/输出阻抗：输入阻抗：10KΩ平衡式/20KΩ非平衡式， 输出阻抗：50Ω平衡式/100Ω非平衡式

3.频率响应：20Hz – 20KHz±0.1dB

4.采样率：96KHz

5.模拟输入/模拟输出：4进8出

6.默认输出电平：0dBu

7.最大输入/输出电平：+22dBu

8.系统延时：≤3.15ms

9.最大底噪：-90dBu

10.动态范围：≥112dB

11.S/N信噪比：≥112dB

12.输入/输出均衡：13段

13.32位ADC/24位DAC：有

14.全通滤波：有

15.纽崔克卡侬：有

性能参数：

DSP性能：采用TI的OMAP-L138E高性能芯片，计算能力高达每秒3648 MIPS 或2746 MFLOPS。内置多种音频算法，最高采样率支持到96KHz

ADC性能：采用AKM的AK5574EN芯片，位数为32位

DAC性能：采用TI的PCM1798芯片，位数为24位

1.参数均衡器：输入和输出通道最多支持到16段均衡

2.6种滤波器类型：峰值，陷波，一阶全通，二阶全通，高架，低架

3.滤波器增益范围：-30dB  ~ +30dB，步进精度为：0.1dB

4.输入/输出增益范围：-72dB ~ +12dB，步进精度为：0.1dB

5.中心频率：在20Hz~20kHz频带范围内以1Hz的步进精度可供调节

6.滤波器Q值/带宽：峰值，陷波，二阶全通, Q值： 0.18 ~ 144.27

7.高低通滤波：巴特沃斯斜率：6/12/18/24/30/36/42/48dB/Oct，

             贝塞尔斜率：6/12/18/24/30/36/42/48dB/Oct，

             林克威治-瑞利斜率：12/24/36/48dB/Oct

8.输入噪声门：阈值范围： -100dBFS ～ 0dBFS；

             启动时间： 1ms ～1000ms;

             恢复时间： 1ms ～1000ms

9.输入压缩：阈值范围： -84dBFS ～ 0dBFS，

            比率：1 ～20，

            启动时间：1ms ~ 1000ms，

            恢复时间： 1ms ~ 10000ms，

            补偿增益： -24dB ~ 30dB

10.输出限幅：阈值范围： -84dBFS ～ 0dBFS，

            恢复时间： 0-100000ms

11.延时：每路输入和输出通道都有高达2000 ms 延时可调
